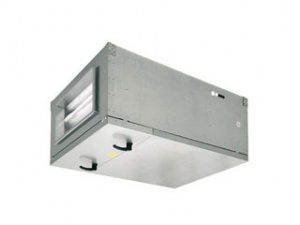

Systemair TA 4500 HW Air handling unit Приточная вентиляционная установка

Назначение приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Вентиляционные агрегаты ТА предназначены для подачи очищенного и нагретого наружного воздуха и находят применение на различных объектах, таких как заправочные станции, школы, магазины, офисы и др. помещениях небольших размеров.

Преимущества приточной вентиляционной установки Systemair TA 4500 HW Air handling unit:

• Широкий ассортимент
• Компактность, малая высота корпуса
• Простота подбора и готовность к запуску
• Интегрированная система управления
• Различные режимы регулирования температуры
• Управление внешним вытяжным вентилятором и внешним охладителем
• Надежность работы в холодном климате
• Удобство монтажа, обслуживания и эксплуатации

Конструкция приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Выпускается 2-е модификации агрегата:

1. приточный агрегат ТА EL с электрическим нагревателем
2. приточный агрегат ТА HW c водяным нагревателем

В состав агрегата ТА входят высокоэффективные бескорпусные центробежные вентиляторы, фильтр класса F5, нагреватель и система автоматики с необходимыми датчиками и защитой, а также с выносным пультом управления с русифицированным дисплеем и 10-метровым кабелем, система автоматики протестирована и запрограммирована на заводе. Корпус и дверцы изготовлены из оцинкованных стальных листов, с изоляцией в виде слоя минеральной ваты толщиной 50 мм. Малая высота корпуса значительно облегчает монтаж агрегата в старых зданиях и готовых помещениях.

Вентилятор приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Агрегаты ТА оборудованы бескорпусным радиальным вентилятором с непосредственным приводом от электродвигателя с внешним ротором. Лопатки рабочего колеса загнуты назад. Вентилятор обеспечивает оптимальные рабочие характеристики: расход воздуха, уровень шума и КПД. 2-ступенчатое регулирование скорости вентилятора осуществляется с помощью встроенного трансформатора.

Агрегат можно комплектовать секцией водяного охладителя, которая устанавливается в воздуховоде после агрегата ТА, ее холодопроизводительность регулируется автоматикой агрегата ТА. Для обеспечения сбалансированной вентиляции к агрегату ТА можно подключить вытяжной вентилятор, который будет работать согласованно с агрегатом.

Управление приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Возможна настройка агрегата на различные режимы регулирования:

• по температуре приточного воздуха
• по температуре приточного воздуха с компенсацией по температуре наружного воздуха (необходим дополнительный канальный датчик TG-KH/PT1000 для измерения температуры наружного воздуха)
• по температуре вытяжного воздуха/по комнатной температуре (необходим дополнительный канальный датчик TG-KH/PT1000 для измерения температуры вытяжного воздуха или комнатный датчик TG-R5/PT1000 для измерения комнатной температуры)

Эксплуатация приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Установки серии ТА стандартно поддерживают стандарт передачи данных Modbus или Exoline через порт RS485.

Сертификаты: Сертификат соответствия ГОСТ.

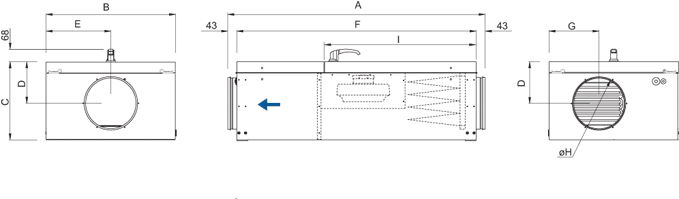

Размеры приточной вентиляционной установки Systemair TA 4500 HW Air handling unit

Схема подключения приточной вентиляционной установки Systemair TA 4500 HW Air handling unit
