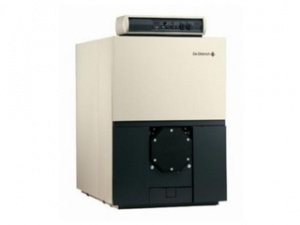

De Dietrich GT 430-9 Напольный наддувной чугунный котел серии GT

Описание

Описание

GT 430-9 — это низкотемпературный чугунные котел, полезной мощностью от 300 до 357 кВт, с топкой под давлением, для работы с жидкотопливными или газовыми горелками.

• Теплообменник из эвтектического чугуна с высокой антикоррозионной устойчивостью, для работы при низких модулируемых температурах до 40°C в подающей линии.
• Трехходовой принцип удаления дымовых газов позволяет получить благоприятные акустические характеристики, объемная камера сгорания гарантирует хорошую адаптацию горелки любого типа, оребренная поверхность дымовых каналов и чугунные ускорители конвекции обеспечивают оптимальный теплообмен, возможность поставки теплообменника котла отдельными секциями гарантирует установку котла в любых котельных, даже с затрудненным доступом.
• Дверца горелки и дверца для чистки на реверсивных шарнирах.
• Усиленная тепловая изоляция из стекловолокна толщиной 100 мм.
• Возможна комбинация котла с одной из панелей управления (по выбору): базовой (S3), базовой 2 (В3), Diematic m3 (Dm3) и каскадной (К3).

Панели управления

Базовая панель управления S3(MD4)

Панель управляет работой одно или двухступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл» и переключатель работы насосов, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, термометр котла и предохранитель (10 А) с временной задержкой. Данная панель рекомендуется для установок без системы регулирования или для установок, которые имеют шкаф управления в котельной.

Базовая панель управления-B3 (MD3)

Панель управляет работой одно или двух ступенчатой горелкой. Управление отоплением осуществляется термостатом котла. На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, электронный термостат котла, индикатор и дисплей отображения температуры котловой воды или температуры воды в водонагревателя (в зависимости от режима работы котла), предохранитель (10 А) с временной задержкой.

Каскадная панель управления К3 (MD2)

Панель управления обеспечивает работу котла, оборудованного 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Панель управления K3 устанавливается только вместе с котлом, оборудованном панелью управления DIEMATIC-m3, в рамках каскадной установки.

Регулирование и управление ГВС обеспечивается панелью управления DIEMATIC-m3 ведущего котла.

На панели расположены переключатели «Вкл/Выкл», теста STB термостата/«Зима/Лето» и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования и кнопкой теста, термостат котла, предохранитель (10 А) с временной задержкой.

Панель управления Diematic m3 (MD1)

Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.

Панель управления DIEMATIC-m3 допускает:

• Регулирование прямых контуров и/или смесительных контуров.
• Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.
• Защиту установки и помещения от замораживания в случае отсутствия.
• Управление 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.
• Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.

В комплекте заводской поставки панель управления DIEMATICm3 может управлять 1 прямым контуром или 1 контуром со смесительным клапаном с дополнительным оборудованием датчик подающей линии AD199 и до 3 контуров (платы в качестве дополнительного оборудования).

Панель управления DIEMATIC-m3, подсоединенная к панели управления K3, применяется для установок большой мощности и обеспечивает :

• Управление котлами и каскадом котлов (до 10), оборудованных 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.
• Управление гидравлической сетью, ГВС и т.д.

Панель управления DIEMATIC-m3 может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления.

На панели расположены переключатели «Вкл/Выкл», теста STB термостата/ручной режим/автоматический режим и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования, термостат котла и многофункциональный дисплей с функцией управления с двумя уровнями доступа — при закрытой крышке и при открытой крышке и предохранитель (10 А) с временной задержкой.

Отличительные особенности котла

Дополнительное оборудование

• датчик линии для смесительного контура;
• датчик бойлера;
• плата подключения 1-го контура со смесителем;
• датчик отходящих газов;
• устройство дистанционного управления;
• погружной датчик с приемной гильзой;
• жидкотопливная двухступенчатая горелка М 302-5 S
• газовая модулирующая горелка G 303-5 S

Применение

Напольный чугунный котел GT 430-8 используется для отопления загородного дома, коттеджа, а так же для отопления других жилых или промышленных помещений.

Рекомендации

Обеспечьте в помещении, где установлен котел, приточную и вытяжную вентиляцию из расчета площади сечения и прямого потока воздуха.

Расположите каналы для поступления воздуха по отношению к каналам вытяжной вентиляции таким образом, чтобы обновление воздуха охватывало весь объем помещения котельной.

Примечание

Во избежание повреждений котла следует избегать загрязнения идущего на горение воздуха хлор- или фторсодержащими соединениями, активизирующими коррозию (краски, растворители, аэрозольные баллончики, клеи, чистящие и моющие средства и др.).

Эксплутационные ограничения

• максимальная рабочая температура — 100ºС
• максимальное рабочее давление — 6 бар

Гарантия качества

Напольный чугунный котел De Dietrich соответствует всем необходимым требованиям европейских стандартов, в том числе Директивам по газовым аппаратам (90/396 СЕЕ), Директивам по низким напряжениям (73/23 СЕЕ), Директивам по электромагнитной совместимости (89/336 СЕЕ) и Директивам по производительности (92/42 СЕЕ), что подтверждает его надежность и долговечность.

Срок гарантии на тело котла — 5 лет, системы управления, дополнительное оборудование и запасные части — 2 года.
