Приточно-вытяжная установка Electrolux STAR EPVS
Готовое решение для вентиляции квартиры или загородного дома. Модели в наличии: EPVS 200, 350, 450, 650, 1100, 1300.
Приточно-вытяжная установка Electrolux STAR EPVS (PVS) предназначена для подачи свежего воздуха в помещение, его очистки и удаления отработанного воздуха. Все модели STAR EPVS оснащены пластинчатым рекуператором мембранного типа, который позволяет существенно снизить затраты электроэнергии на нагрев.
Принцип работы: свежий воздух, проходя через рекуператор, повышает (или понижает) свою температуру, обмениваясь теплом и влагой с вытяжным воздухом. При этом потоки не имеют непосредственного контакта и не перемешиваются — поступающий воздух остается чистым. Специальная мембрана пропускает только молекулы воды, оставляя все загрязнения.
Electrolux серии STAR EPVS
- Приточно-вытяжная установка с рекуператором
- Встроенная система автоматики
-
Программируемый пульт управления с ЖК-дисплеем
-
Функция программирования недельного расписания
| Наименование | Воздухообмен, м³/ч | Диаметр канала(мм) | Уровень шума, дБ | Цена, руб. | |
|---|---|---|---|---|---|
| Electrolux STAR EPVS-200 | 200 | 100 | - | 73 900 | В корзину |
| Electrolux STAR EPVS-350 | 350 | 150 | - | 85 200 | В корзину |
| Electrolux STAR EPVS-450 | 450 | 150 | - | 122 390 | В корзину |
| Electrolux STAR EPVS-650 | 650 | 200 | - | 146 890 | В корзину |
| Electrolux STAR EPVS-1100 | 1100 | 250 | - | 204 880 | В корзину |
| Electrolux STAR EPVS-1300 | 1425 | 250 | - | 291 820 | В корзину |

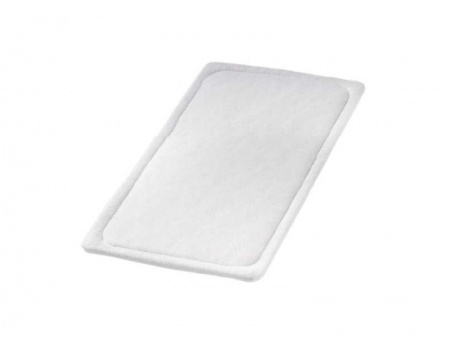

Electrolux серии EPVS/EF
| Наименование | Воздухообмен, м³/ч | Диаметр канала(мм) | Уровень шума, дБ | Цена, руб. | |
|---|---|---|---|---|---|
| Electrolux EPVS/EF-200 | 240 | 100 | - | 8 500 | В корзину |
| Electrolux EPVS/EF-350 | 350 | 150 | - | 9 900 | В корзину |
| Electrolux EPVS/EF-450 | 480 | 150 | - | 11 000 | В корзину |
| Electrolux EPVS/EF-650 | 730 | 200 | - | 14 700 | В корзину |
| Electrolux EPVS/EF-1100 | 1210 | 250 | - | 18 500 | В корзину |
| Electrolux EPVS/EF-1300 | 1350 | 250 | - | 23 300 | В корзину |
Electrolux FR-EPVS
Shuft серии Star PVS
- Приточно-вытяжная установка с рекуператором
- Встроенная система автоматики
- Программируемый пульт управления с ЖК-дисплеем
- Функция программирования недельного расписания
| Наименование | Воздухообмен, м³/ч | Диаметр канала(мм) | Уровень шума, дБ | Цена, руб. | |
|---|---|---|---|---|---|
| Shuft STAR PVS-200 | 185 | 100 | - | 84 000 | В корзину |
| Shuft STAR PVS-350 | 290 | 150 | - | 87 320 | В корзину |
| Shuft STAR PVS-450 | 395 | 150 | - | 96 510 | В корзину |
|
|
685 | 200 | - | 112 500 | В корзину |
| Shuft STAR PVS-900 | 910 | 200 | - | Цена по запросу | В корзину |
| Shuft STAR PVS-1100 | 1180 | 250 | - | 190 000 | В корзину |
| Shuft STAR PVS-1300 | 1425 | 250 | - | 258 320 | В корзину |
Принципиальная схема установки Electrolux STAR EPVS
- PV — вентилятор приточного воздуха;
- IV — вентилятор вытяжного воздуха;
- PR — пластинчатый теплообменник (рекуператор);
- PF — фильтр для наружного воздуха;
- IF — фильтр для вытяжного воздуха;
- TJ — датчик температуры приточного воздуха;
- TL — датчик температуры наружного воздуха.
Преимущество данной установки — это готовое полнофункциональное решение. Дополнительно необходимо приобрести только вспомогательный нагреватель.
Рекомендуемая мощность вспомогательных нагревателей
| Модель установки | Мощность нагревателя, кВт | Мощность нагревателя (с доп. вентилятором), кВт |
|---|---|---|
| EPVS-200 | 1,8 | 2 |
| EPVS-350 | 2,4 | 3 |
| EPVS-450 | 5 | 5 |
| EPVS-650 | 6 | 6 |
| EPVS-1100 | 9 | 12 |
| EPVS-1300 | 12 | 12 |
Расчет мощности нагревателя
Мощность нагревателей рассчитана для максимальных расходов воздуха. Если расход меньше максимального, используйте формулу:
- N — мощность нагревателя, кВт;
- Т — расчетная минимальная температура для вашего региона, °С;
- L — расход воздуха, м³/ч.
Электрический нагреватель подключается через магнитный пускатель. Контроллер включает его при температуре наружного воздуха -10°C. До этого момента приточный воздух подогревается рекуператором, КПД которого достигает 85–90%.
Расчет температуры после рекуператора
Рассчитать температуру воздуха после рекуператора можно по формуле:
- t — температура после рекуператора;
- t₁ — температура внутри помещения;
- t₂ — уличная температура воздуха;
- k — КПД рекуператора (0.85–0.9).
Пример для EPVS-350 (КПД 90%):
t = (20 - (-5)) × 0.9 + (-5) = 17.5°C
* Данный расчет приблизительный. Фактическая температура зависит от влажности и других параметров.
⚠️ Важно: Установки Electrolux STAR EPVS можно эксплуатировать без нагревателя до -15°C. При более низкой температуре установка перейдет в аварийный режим и приостановит работу на 15 минут.
